POLIFEMO-RADIO-LIGHT
Manual de referencia
Doc: POL_RL_200_006
Versión: 2.0
Pagina 7 di 14
El switch 5 selecciona el tipo de contacto utilizado, si normalmente abierto (OFF) o normalmente
cerrado (ON).
La conexión del dispositivo exterior se realiza utilizando los conectores negro y verde normalmente
utilizados para la señal de la fotocélula.
El cuadro siguiente resume la utilización de los switch 4 e 5.
SWITCH
Funcionamiento
4
5
Fotocélula
EncRadio-Light
Conector
OFF
OFF
Activa
OFF
ON
Activa
Transmisión de las señales
producidas por la fotocélula.
Salida señal generada por la fotocélula
ON
OFF
No activa
Entrada normalmente abierta
ON
ON
No activa
Transmisión de las señales
realzadas sobre los conectores
Entrada normalmente cerrada
5.5. TIEMPO DE SALIDA CON START PAD
Conectar el dispositivo exterior (Start Pad) utilizando los conectores negro y verde, normalmente
usados para extraer las señales producidas por la fotocélula.
Programar el Dip Switch 4 sobre ON para habilitar la entrada externa. La fotocélula no esta activa en
esta modalidad.
Elegir el tipo de contacto externo con el Dip Switch 5, normalmente abierto/cerrado.
Habilitar la modalidad temporizador llevando el Dip Switch 6 y 7 sobre posición ON.
Apagar y encender la fotocélula con el interruptor On/Off para activar la modalidad temporizador.
Posición típica de los Dip Switch para la modalidad temporizador con Start Pad:

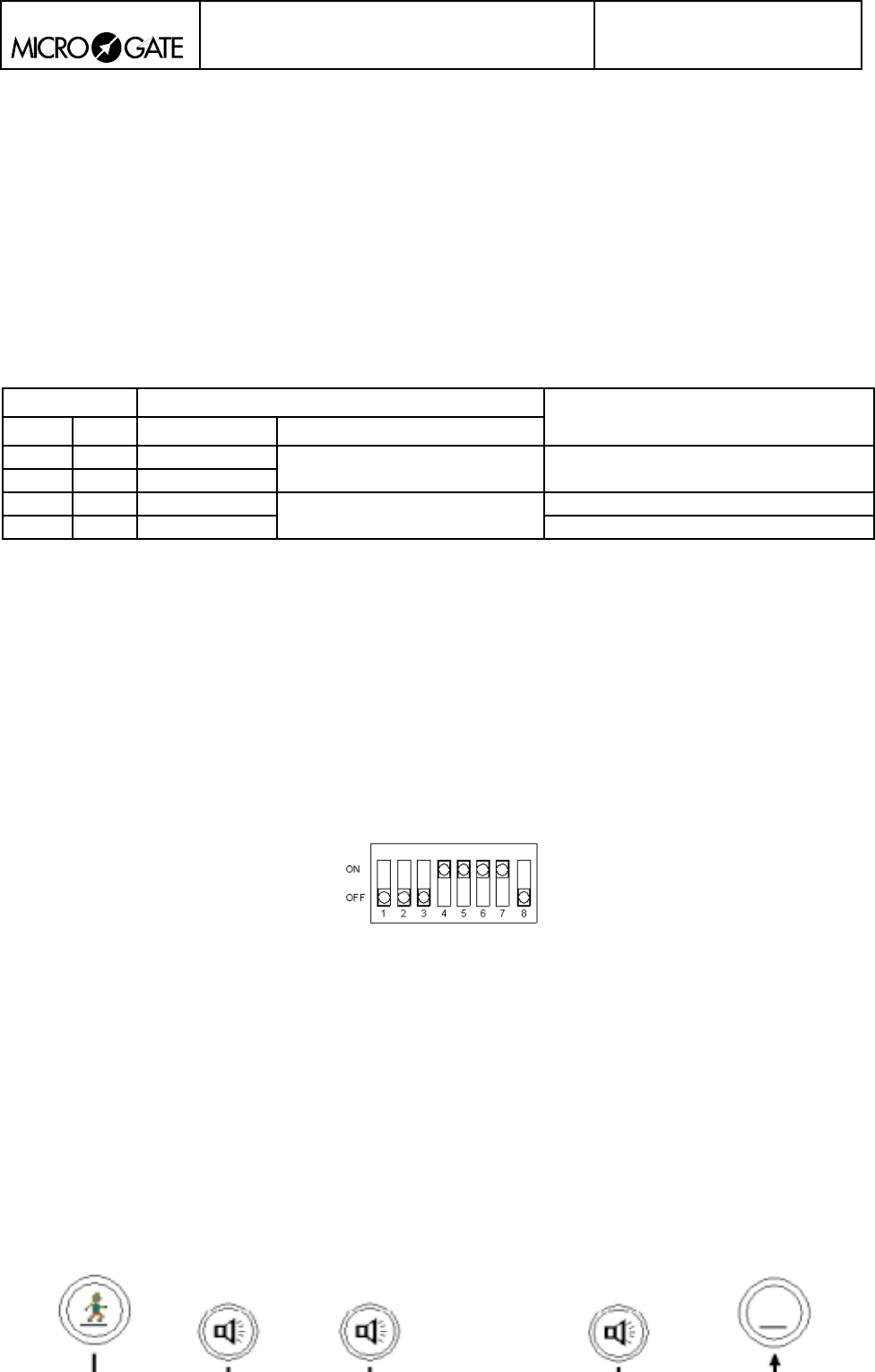

Figura 4
El temporizador de salida se activa cuando el atleta se posiciona sobre el Start Pad.
Después de 1 segundo la fotocélula emite un BEEP para avisar que se ha terminado el tiempo de
posicionamiento e inicia el tiempo de espera.
La fotocélula emite un BEEP-BEEP después de otros 3 segundos para indicar que se ha terminado el
tiempo de espera e inicia el tiempo casual que varia de 1 a 1,5 segundos.
Con el BEEP LARGO al final del tiempo casual el Start indica la salida para el atleta.
A la liberación del Start Pad la fotocélula transmite el acontecimiento y el tiempo de reacción.
En figura 5 se indican las diferentes fases del temporizador.
1 sec 3 sec
1 – 1,5 sec
BEEP
BEEP
BEEP
T. DE SALIDA
Automatico cuando el atleta
esta sobre el Start Pad)
BEEP
LUNGO
START
Transmisión del
evento y tiempo de
reacción
